【自分で出来る】初心者がジャズベースのピックアップを交換した方法

f:id:spikepp:20161121174138p:plain
RENくん
RENくん

僕のベース、デザインは

気に入っているんだけど

音がイマイチなんだよね・・

HIRO
HIRO

よくある話だね。

それならピックアップを交換する?

RENくん
RENくん
お店に出すと高いんだもん・・
HIRO
HIRO
ちょっとした工具があれば自分で出来るよ
RENくん
RENくん

ほんと!?

じゃあ、やってみるよ

1. ピックアップの選択


今回、取り付けるピックアップは

Bacchus(バッカス)の

ジャズベースから

取り外した「BJB-98」と交換



BJB-98・・某バンドのシグネイチャーモデル

正式な型版は Bacchus J.Special

HIRO
HIRO
ピックアップは自分の好みに合わせた物を

選ぶのも楽しみの一つだね

王道のFENDER



HIRO
HIRO

僕はフェンダーUSAの

ジャズべの音、好きだな!

RENくん
RENくん

激しい低音と

パンチのある中音域が

良いタイプだね!

取付が簡単! ディマジオ



RENくん
RENくん

ピックアップとコントロールの配線が

出来ているから取り付けが簡単!

HIRO
HIRO

ザクリやネジ穴は

加工が必要な場合もあるよ

2. 準備するもの

f:id:spikepp:20190731203049p:plain

楽器のパーツ

HIRO
HIRO
今回はブリッジも交換したよ
  1. 交換したいピックアップ
  2. ブリッジ
  3. 新しい弦

工具

  1. ドライバーセット
  2. ニッパー(無くても大丈夫)
  3. ハンダ小手
  4. アルミホイル
RENくん
RENくん
これなら家にあるよ
HIRO
HIRO

ハンダこては意外に

安く手に入るよ



1. ピックアップを取り外す

HIRO
HIRO

弦が張ってある場合は

全部切ってから交換します

①弦は外す

②ピックアップを取り外す。

③交換するピックアップを取付

④フロント(ネック側)、

リア(ブリッジ側)の

PUの配線をボディに開いた穴に通す

RENくん
RENくん
ニッパーはココで使うよ

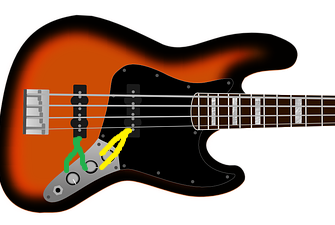

※ピックアップは4本のネジで

固定されているだけなので簡単に外せます

f:id:spikepp:20161121174806p:plain

※画像はイメージです。

(実際は弦は張っていません)

HIRO
HIRO
穴が狭いから1本ずつ通すよ

2. コントロールプレートのアース取り付け



f:id:spikepp:20161121175047p:plain

アース線は通常ならブリッジの下に

そのまま固定するのですが

他のベースの時、そのまま取付けたら

ノイズがひどかったので

今回はノイズ対策として

キッチンで使うアルミホイル

ボディとブリッジの間に敷いて配線を挟むように固定

RENくん
RENくん
↓こんな感じ↓
f:id:spikepp:20160817081757j:plain
HIRO
HIRO
他にも方法は有るけど今回はコレで

ブリッジの交換

ブリッジにちょうど隠れるようにアルミシートを貼るのが良いようです。

私の場合はアルミホイルでノイズが取れたので今回はその画像を使用しています。

3. 配線をハンダ付け

f:id:spikepp:20160817081810j:plain
HIRO
HIRO
配線はこうなっているよ

使用するPOT、コンデンサーによって違うので

自分のベースにあったものを参考して下さい

4. ピックアップを固定

HIRO
HIRO
次はピックアップを固定するよ

ピックアップを取り付けた際、

高さが合わないようなら

窓、ドア用の「隙間シール」

ピックアップの下に貼って4点のネジをしめます。



RENくん
RENくん
いじらしい知恵だね
HIRO
HIRO
百均でも買えるよ

あとは配線を潰さないようにネジを締めて・

  • コントロールプレートを固定して
  • ブリッジとピックガードを取り付けて

5. 完成

f:id:spikepp:20160811201332j:plain
  • ネックをしっかり固定して
  • 弦を貼れば完成です。
RENくん
RENくん
おぉ!出来たね!
HIRO
HIRO
あとは動作確認だね

6. 動作確認

はじめて自分で組み上げたので

無事に音が出るのか心配でしたが

ガリ音もノイズも無く無事に完成しました。

RENくん
RENくん
本当はノイズ酷かったからアルミシート貼ったんだよね
HIRO
HIRO
それは言わないで・・・

7. まとめ(振り返ってみて)

RENくん
RENくん
作業時間としては一時間くらいだったね
HIRO
HIRO
お店に出すと数日かかるけど

自分でやれば一日で出来るね

デザイン重視で安いベースを購入しても

この作業が出来れば

音に対する不満も減ってくると思います。

自分だけのベースになるので大切に出来るかと思います。

RENくん
RENくん

エピフォンのギターに

GIBSONのピックアップを載せたの?

HIRO
HIRO
すごく良い音になったよ!
